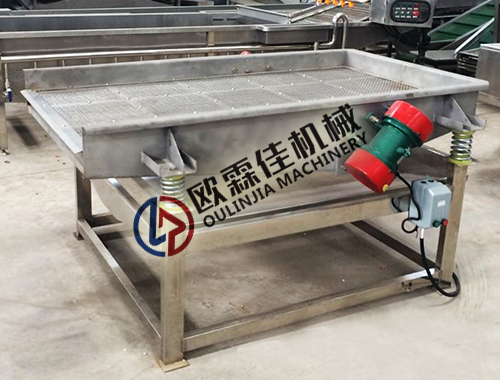

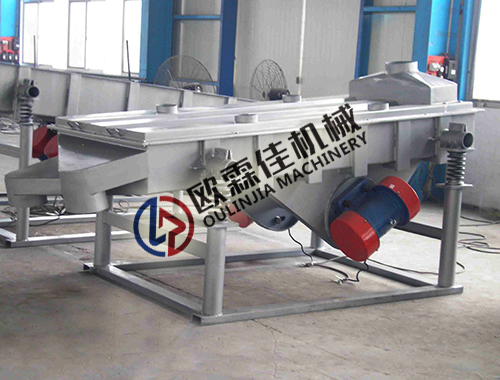

側振式直線篩是指振動電機安裝在篩機兩側，是為滿足特殊工況（如：篩機正下方排料、安裝位置高度過低）設計制作。

側振式直線振動篩概述

        直線振動篩是歐霖佳機械主營產品之一，該篩分機是利用臥式振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，故稱作直線振動篩，又稱直線篩；物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

工作原理

        側振式直線振動篩工作時，兩臺振動電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其篩面上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。

        側振式直線振動篩是雙振動電機驅動。當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

特點

        1、全封閉結構、自動排料、更適合于流水線作業；

        2、篩分精度高、處理量大、結構簡單；

        3、耗能少、噪音低、篩網使用壽命長；

        4、密封性好、極少粉塵溢散；

        5、篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好，牢固可靠。

使用范圍

        側振式直線振動篩對粉狀、顆粒狀物料均有較好的篩選和分級，因其產量大、成本低等特點而廣泛應用于建材、化工、食品、磨料、塑料、醫藥、化肥、冶金、玻璃、糧食、陶瓷等行業中干式粉狀或顆粒狀物料的篩分。

直線篩常用型號主要技術參數

        以上表格為常用直線振動篩型號，歐霖佳機械另承接規格外尺寸設計與制造。
